Beschreibung

Die doppelten Rapitech-Clipmuttern, allgemein bekannt als Schnellmuttern, U-Clips oder Federstahlmuttern aufgrund ihrer charakteristischen Form, sind Schnellbefestigungselemente mit zwei gebogenen Enden in Klammerform, die eine Montage mit selbstschneidenden oder metrischen Schrauben ermöglichen.

Die doppelte Clipmutter wird aus einem rechteckigen Stahlband hergestellt, das nach dem Stanzen der Schraubenöffnung und gegebenenfalls der Haltezunge auf sich selbst gebogen wird, um die typische „U“-Form zu erhalten.

Dieser Biegevorgang spielt eine entscheidende Rolle im Herstellungsprozess, da er die genaue Öffnung des Clip-Eingangs und des hinteren Bereichs bestimmt und somit die Möglichkeit gewährleistet, den Clip korrekt auf dem verwendeten Paneel einzusetzen und sicher in Position zu halten, entsprechend den tatsächlichen Anwendungsanforderungen.

Technische Eigenschaften

Die Clipmuttern der RPD-Familie sind so ausgelegt, dass ihre Elastizität ein ausgewogenes Verhältnis zwischen einfacher Montage und sicherem Halt gewährleistet, unterstützt durch die Haltezunge.

Für die Montage einer Clipmutter der RPD-Familie ist nur ein geringer Druck durch den Bediener erforderlich. Zudem muss die Mutter nicht während der Montage festgehalten werden, sodass alle benötigten Clipmuttern vor dem Einschrauben der Schrauben am Paneel positioniert werden können.

Sie wurden hauptsächlich für selbstschneidende Schrauben 4P, 6P, 8P, 10P, 12P und 14P entwickelt und sind auch für metrische Schrauben M4, M5 und M6 erhältlich.

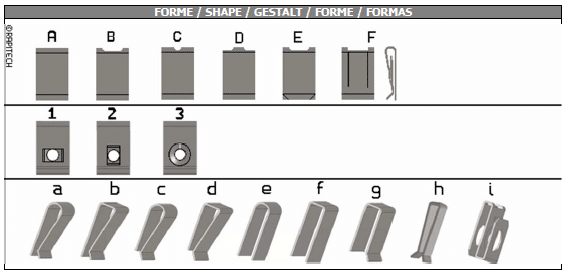

Die in zahlreichen Formen gefertigten Clipmuttern verfügen über unterschiedliche Gewindearten und sind für Paneelstärken von 0,3 mm bis 5,0 mm ausgelegt. Dadurch ermöglichen sie eine schnelle und zuverlässige Befestigung.

Aufgrund ihrer Konstruktion greifen Schnellmuttern nur über einen Gewindegang und erreichen ein maximales Anzugsdrehmoment von 4 Nm. Dies stellt einen guten Kompromiss zwischen Haltekraft und Produktkosten dar und macht sie ideal für Anwendungen mit geringer bis mittlerer Belastung.

Bei höheren Anforderungen an die Haltekraft empfiehlt sich der Einsatz der doppelten Clipmuttern der RPI-Familie, die Anzugsdrehmomente bis 10 Nm ermöglichen.

Die Schnellmuttern der RPD-Familie werden aus C67-Kohlenstoffstahl oder Edelstahl AISI 304 hergestellt.

Anwendungen

RPD-Clipmuttern werden üblicherweise zur Verbindung zweier flacher Elemente, meist Paneele oder Profile, verwendet. Die Verbindung erfolgt durch das Einsetzen der Schnellmutter auf die Paneelkante oder in einigen Fällen in einen im Paneel vorgesehenen Zwischenraum.

Die Clipmuttern der RPD-Familie finden Anwendung im Automotive-Bereich (zum Beispiel zur Befestigung von Radhausschalen, Kühlergrills und Beleuchtungseinheiten), in der Haushaltsgeräteindustrie (Befestigung von Seitenpaneelen), im Industriebereich sowie in vielen weiteren Sektoren.

Das umfangreiche Sortiment an Rapitech-Clipmuttern bietet Lösungen sowohl für die gängigsten als auch für außergewöhnliche Befestigungsanforderungen dank einer nahezu unbegrenzten Kombination aus Formen, Abmessungen, Dicken, Materialien und Oberflächenbeschichtungen.

Nachfolgend ein klassisches Beispiel für die Verwendung von U-Clips:
